Весоизмерительные преобразователи-контроллеры

Весоизмерительный преобразователь-контроллер ТВ-006С

Весовой преобразователь-контроллер предназначен для использования в системах управления технологическими процессами. Прибор имеет 4 дискретных входа и 4 дискретных выхода для возможности построения на его основе дозаторов или поточных весов.

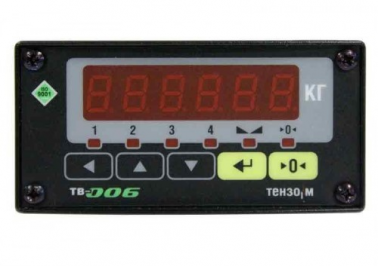

Прибор изготовлен в алюминиевом корпусе щитового исполнения с прочным порошковым покрытием. Имеет яркий светодиодный индикатор и кнопочную клавиатуру для работы с прибором и управления настройками.

Перед заказом данного прибора ознакомьтесь с таблицей во вкладке Версии программных прошивок.

Описание

Программное обеспечение прибора ТВ-006C позволяет настроить его на несколько режимов работы:

  • Простые весы с возможностью дистанционного управления по каналу связи с дискретными входами-выходами;
  • Однокомпонентный дозатор, управление заслонками: «Загрузка Грубо», «Загрузка Точно» и «Выгрузка»;
  • Вычитающий дозатор, выгрузка продукта из бункера накопителя: «Выгрузка Грубо», «Выгрузка Точно», «Загрузка»;
  • Поточные весы. Статическое взвешивание продукта при перевешивании в потоке. Контроль сигналов «Загрузка» и «Выгрузка»

Достоинства

  • Щитовое исполнение
  • Интерфейсы RS-485
  • Протоколы: «Тензо-М» и ModBUS-RTU*
  • 4 дискретных входа и 4 дискретных выхода
  • Питание тензодатчиков по шестипроводной схеме
  • Знакопеременное питание тензодатчиков
  • Аналоговый выход

 * в зависимости от версии прошивки терминала

ВНИМАНИЕ!
Весовой преобразователь-контроллер ТВ-006C имеет различные версии прошивок под разные задачи. Перед заказом данного прибора ознакомьтесь с таблицей во вкладке Версии программных прошивок.

Версии программных прошивок

Версии программных прошивок терминала ТВ-006С для технологических дозаторов



C6.3X

C50X

C21

C24

C45

C05.1

Cont-3

С.4.Е2

CE-3

Подробное
описание версии

C6.3X

C50X

C21

C24

C45

C05.1

Cont-3

С.4.Е2

CE-3



Однокомпонентный дозатор

Многокомпонентный дозатор





Суммирующий

+

+

+

+

+

+







Вычитающий

+

+







+







MODBUS

+

 –

 –

 –

+

 –

+

 –

Режим подачи
продукта (дозирование
грубо/точно)*

2

2

1

Автоматическая
настройка упреждений

+

+

Примечания   для работы по протоколу MODBUS RTU

- для работы по протоколу MODBUS RTU

- режим измерения «БРУТТО-НЕТТО»



- для работы по протоколу MODBUS RTU

- режим измерения «БРУТТО-НЕТТО»



Примечания:
* - режимы подачи продукта:
«2» – два канала подачи продукта: быстро/медленно. Основная порция продукта подается по быстрому каналу загрузки, для точного набора дозы используется досыпка по медленному каналу,
«1» – один канал подачи продукта. Для точного набора дозы используется «упреждение» - отключение подачи продукта заранее – в соответствии с заданным значением

** - дозатор, в который по команде загружается заданная доза продукта, которая суммируется с продуктом, находящимся в бункере

*** - дозатор, из которого по команде выгружается заданная доза продукта, которая вычитается из продукта, находящегося в бункере

Версии программных прошивок терминала ТВ-006С для расходомеров



РР 7.4X

РР 6.8X

Подробное описание версии

РР 7.41

РР 6.81

Назначение

Краткое описание

Для использования в составе дозаторов и расходомеров с аналоговым выходом

Используется в дозаторах расходомерах с широтно-импульсным (ШИ) управлением

MODBUS

+

+

Технические характеристики

Внутренняя разрешающая способность на 1 мВ/В, не хуже 60 000
Нелинейность не более, %

0,002

Внутренняя разрешающая способность на 1 мВ/В, не хуже

60000

Температурный коэффициент начала шкалы (нуля), ppm/°C, не хуже

2

Температурный коэффициент конца шкалы (Нагрузка Max), ppm/°C, не хуже

2

Диапазон входного аналогового сигнала, мВ/В

-3... +3

Минимальный входной сигнал на одно поверочное деление, мкВ

0,25

Тип первичного преобразователя

тензорезисторный

Питание первичного преобразователя знакопеременное, В

5

Тип линии связи с первичным преобразователем

шестипроводная

Максимальная длина связи с первичным преобразователем, м

20

Максимальное количество подключаемых тензодатчиков

8 х 350 Ом

16 х 800 Ом

Количество дискретных входов (светодиод оптрона)

4

Количество дискретных выходов (открытый коллектор)

4

Напряжение питания постоянного тока, В

18... 36

Потребляемая мощность, ВА, не более

3

Рабочий диапазон температур, °С

-20... +55

Степень защиты оболочки по ГОСТ 14254:

- по лицевой панели

- по задней панели



IP65

IP42

Допустимый диапазон температур, °С

-30... +60

Габаритные размеры, без присоединительных разъемов, мм

136 x 96 x 48

Масса, кг, не более

1.0



Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.
