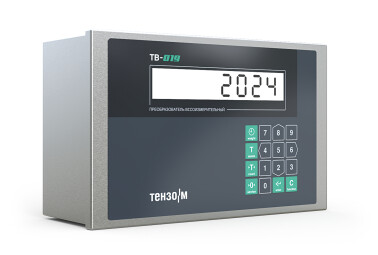

Весоизмерительный преобразователь ТВ-019

Архив

Оборудован двумя независимыми каналами измерения для построения пункта весового контроля с двумя весовыми устройствами. Улучшена поддержка двух каналов измерения за счет использования двух независимых АЦП.

Обмен данными между терминалом и ПК возможен по двум каналам связи одновременно: RS-485 и TCP/IP. Весы с ТВ-019 легко интегрируются в любую систему учета с помощью ПО Controller.

Корпус выполнен из нержавеющей стали с матовой поверхностью. За счет использования люминесцентного индикатора обеспечивается широкий рабочий диапазон температур: от -30 до +40°С.

Руководство по эксплуатации

Задать вопрос

Описание

Технические характеристики

Поддержка

Описание

Совместно с ТВ-019 легко организовать точку весового контроля с расширенными возможностями. Например, для автоматизации взвешивания на платформенных весах в ПО «Статика 3» реализована функция двустороннего обмена. Она позволяет терминалу помимо результатов взвешивания передавать в систему учета коды продукта и дополнительные параметры.

Достоинства

Два канала измерения: возможность подключения двух весовых платформ
Ethernet-порт для подключения терминала в локальную сеть
Интерфейсы связи с ПК: RS-485 и TCP/IP
Корпус из нержавеющей стали, степень защиты оболочкой IP65
Герметичные соединительные разъемы, IP68
Диапазон рабочих температур -30… +40°С
Цифровая кнопочная клавиатура

Технические характеристики

Внутренняя разрешающая способность на 1 мВ/В, не хуже	100 000
Нелинейность, %, не более	0,002
Индицируемая разрешающая способность на 1 мВ/В, не хуже	100000
Температурный коэффициент начала шкалы (нуля), ppm/°C, не хуже	2
Температурный коэффициент конца шкалы (Нагрузка Max), ppm/°C, не хуже	2
Диапазон входного аналогового сигнала, мВ/В	От -3 до +3
Минимальный входной сигнал на одно поверочное деление, мкВ Питание первичного преобразователя	0,25 5В
Тип линии связи с первичным преобразователем	шестипроводная
Максимальная длина связи с первичным преобразователем, м	50... 100
Минимальное входное сопротивление тензодатчика , Ом	50... 100
Максимальное количество подключаемых тензодатчиков	8 х 350 ОМ 16 х 800 Ом
Тип индикатора	Двухстрочный ИВЛ
Количество знакомест	2 х 20
Напряжение питания, В	220
Потребляемая мощность, ВА, не более	15
Рабочий диапазон температур, °С	-30... +40
Степень защиты оболочкой по лицевой панели по ГОСТ 14254-96	IP65
Габаритные размеры, мм	275 x 170 x 102
Масса, кг, не более	3,0

Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.
