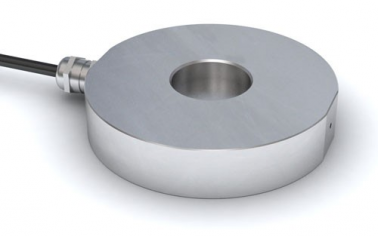

Тензодатчики сжатия с крестообразным расположением балок МК15

Архив

Тензодатчики сжатия с упругим элементом с крестообразным расположением балок изгиба. Используются для взвешивания баков и емкостей. Могут работать в отапливаемых и не отапливаемых помещениях, имеют хорошую точность измерений.

Благодаря конструктивным особенностям тензодатчики легко встраиваются в весоизмерительные системы. При этом обеспечивается высокая надежность встройки. Датчики могут работать в любых условиях окружающей среды.

Типоразмеры тензодатчиков охватывают широкий спектр нагрузок от 500кг до 10т.

Области применения

Взвешивание емкостей и баков

Особенности

Датчики изготовлены из материалов и комплектующих лучших мировых производителей
Герметизация датчика производится крышкой из нержавеющей стали, прикрепленной к упругому элементу с помощью лазерной сварки
Каждый датчик проходит проверку на герметичность гелиевым течеискателем
Тензодатчики проходят испытания на эталонных силозадающих машинах производства «Тензо-М». Машины аттестованы в качестве эталонов первого разряда согласно Государственной поверочной схеме для средств измерения силы (ГОСТ Р 8.663-2009)
Потребителю тензодатчики поставляются подобранными по группам для совместного использования в весах
Гарантийный срок 4 года

Соответствие стандартам

ГОСТ Р 8.726-2010, МОЗМ Р60.

Технические характеристики

Параметры датчика	Единицы измерения	Значения параметров
Наибольший предел измерения (НПИ)	т	0,5; 1,0; 2,0; 3,0; 5,0; 10
Класс точности по ГОСТ Р 8.726-2010		С1
Число поверочных интервалов		1000
Минимальный поверочный интервал		НПИ / 5000
Рабочий коэффициент передачи (РКП)	мВ/В	2 ± 0,010
Начальный коэффициент передачи (НКП)	% от РКП	< 3
Комбинированная погрешность	% от РКП	≤ ±0,040
Ползучесть (30 мин.)	% от РКП	≤ ±0,049
Изменение НКП от температуры	% от РКП/°С	≤ ±0,0028
Изменение РКП от температуры	% от РКП/°С	≤ ±0,0022
Наибольшее напряжение питания постоянного тока	В	12
Сопротивление входное	Ом	750 ±15
Сопротивление выходное	Ом	700 ±1
Сопротивление изоляции	ГОм	≥ 5
Диапазон термокомпенсации	°С	-10... +40
Рабочий диапазон температур	°С	-30... +50
Диапазон температур хранения	°С	-40... +50
Степень защиты по ГОСТ 14254		IP68
Допустимая перегрузка в течение не более 1 часа	% от НПИ	25
Разрушающая нагрузка	% от НПИ	300
Материал датчика		Нержавеющая сталь
Масса	кг	1,2

Стандартная комплектация

Исполнение согласно ГОСТ Р 8.726-2010: 1000 поверочных интервалов
Длина кабеля 3м
Четырехпроводная схема подключения
Экран кабеля не соединен с корпусом тензодатчика

Опции

Рабочий диапазон температур: -50... +50°С
Длина кабеля от 2 до 100м
Шестипроводная схема подключения
Выходное сопротивление от 100 до 1000Ом
Напряжение питания от 2 до 36В
Взрывозащищенное исполнение в соответствии с требованиями ГОСТ Р51330.0-99 (МЭК 60079-0-98), ГОСТ Р51330.10-99 (МЭК 60079-11-99)

Схема выводов кабеля

+Uпит. - зеленый

–Uпит. - черный

+Uизм. - белый

–Uизм. - красный
