Тензодатчики сжатия типа колонна

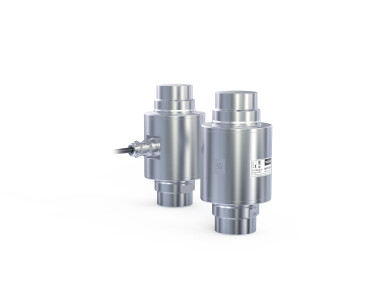

Тензорезисторный датчик МВ150

Тензодатчик сжатия типа колонна имеет простые узлы встройки и высокую точность измерений. Тензодатчик МВ150 с минимальными изменениями узлов встройки может применяться вместо аналогичных тензодатчиков других производителей. Благодаря конструктивным особенностям тензодатчик МВ150 работает в любых условиях окружающей среды. Помимо этого датчики на 40, 60 и 100 тонн имеют встроенную грозозащиту.

Описание

Области применения

Автомобильные весы, вагонные весы, большегрузные платформенные весы, взвешивание емкостей и баков.

Особенности

  • Тензодатчики легко встраиваются при монтаже весоизмерительной системы
  • Встроенная схема грозозащиты (только для датчиков на нагрузки 40, 60 и 100 тонн)
  • Датчики изготовлены из материалов и комплектующих лучших мировых производителей
  • Герметизация тензо- и термочувствительной схем производится кожухом и мембранами из нержавеющей стали, прикрепленными к упругому элементу с помощью лазерной сварки
  • Каждый датчик проходит проверку на герметичность гелиевым течеискателем
  • Благодаря использованию в тензочувствительной схеме кремниевых тензорезисторов, характеристика тензодатчика нормируется по нелинейности
  • Потребителю датчики поставляются по группам для совместного использования в весах
  • Гарантийный срок 4 года



Экскурсия по производству тензодатчиков
7 причин для выбора тензодатчиков «Тензо-М»

Технические характеристики

Параметры датчика

Единицы измерения

Значения параметров

Наибольший предел измерения (НПИ)

т

5, 10, 15, 20, 30, 40, 60, 100, 200

Класс точности по ГОСТ 8.631-2013



С1

C3

Число поверочных интервалов



1000

3000

Минимальный поверочный интервал



НПИ / 5000

НПИ / 10000

Рабочий коэффициент передачи (РКП)

мВ/В

2 ± 0,010

2 ± 0,002

Начальный коэффициент передачи (НКП)

% от РКП

< 3

< 3

Комбинированная погрешность

% от РКП

≤ ±0,030

≤ ±0,020

Ползучесть (30 мин.)

% от РКП

≤ ±0,049

≤ ±0,025

Изменение НКП от температуры

% от РКП/°С

≤ ±0,0028

≤ ±0,0014

Изменение РКП от температуры

% от РКП/°С

≤ ±0,0022

≤ ±0,0011

Наибольшее напряжение питания постоянного тока

В

12

Сопротивление входное

Ом

1150 ±50, 760±15 (5, 10т)

Сопротивление выходное

Ом

1000 ±2, 700±15 (5, 10т)

Сопротивление изоляции

ГОм

≥ 5

Номинальный диапазон температур

°С

-30... +40

Диапазон температур эксплуатации и хранения

°С

-50... +50

Степень защиты по ГОСТ 14254



IP68

Допустимая перегрузка в течение не более 1 часа

% от НПИ

25

Разрушающая нагрузка

% от НПИ

300

Материал датчика



Нержавеющая сталь



Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.

Комплектация

Стандартная комплектация

  • Исполнение согласно ГОСТ8.631-2013: 3000 поверочных интервалов (20, 30, 40, 60, 100 т)
  • Длина кабеля 16м, для тензодатчиков на 5, 10, 15 и 200 т – 10 м
  • Четырехпроводная схема подключения
  • Экран кабеля не соединен с корпусом тензодатчика
  • Взрывозащищенное исполнение в соответствии с требованиями ГОСТ Р51330.0-99 (МЭК 60079-0-98), ГОСТ Р51330.10-99 (МЭК 60079-11-99), ТР ТС 012/2011
  • Встроенная система грозозащиты (20, 30, 40, 60 и 100 т)

Опции

  • Исполнение согласно 8.631-2013: 1000 поверочных интервалов
  • Длина кабеля от 2 до 100 м
  • Напряжение питания от 2 до 36 В

Поддержка

Сертификаты

Внесены в Государственный Реестр средств измерений Российской Федерации, Республик Беларусь и Казахстан.
