Главная  /  Каталог продукции  /  Тензодатчики  /  Тензодатчики типа «SINGLE POINT»  /  Тензорезисторный датчик Т50
Тензодатчики типа «SINGLE POINT»

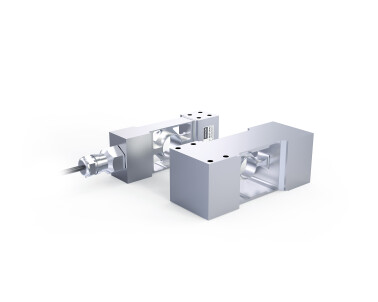

Тензорезисторный датчик Т50

Тензодатчик Т50

Тензодатчики типа «Single Point» из нержавеющей стали. На одном таком тензодатчике можно собрать весы размером от 350x350мм до 1000x1000мм в зависимости от типоразмера. Тензодатчик Т50 прикручивается непосредственно к раме основания и платформе.

Тензодатчики могут использоваться в любых условиях окружающей среды, точность высокая.

Брошюра Задать вопрос Фотогалерея Габаритные размеры
Описание

Описание

Области применения

Платформенные весы, настольные весы, конвейерные весы, дозаторы, взвешивание баков и емкостей.

Особенности

  • Конструкция упругого элемента обеспечивает низкую чувствительность к нагрузке вне центра весовой платформы
  • Датчики изготовлены из материалов и комплектующих лучших мировых производителей
  • Защитные втулка, крышка и колпачки прикрепляются к упругому элементу с помощью лазерной или микроплазменной сварки
  • Каждый датчик проходит проверку на герметичность гелиевым течеискателем
  • Гарантийный срок 12 мес.



Экскурсия по производству тензодатчиков
7 причин для выбора тензодатчиков «Тензо-М»

Технические характеристики

Параметры датчика
Единицы измерения
Значения параметров
    Модификация 1 Модификация 2 Модификация 3
Наибольший предел измерения (НПИ) кг 10, 20, 50, 100, 200 100, 250, 500 50, 100, 250, 500, 1000
Класс точности по ГОСТ 8.631-2013   С3 С3 С3
Число поверочных интервалов   3000 3000 3000
Минимальный поверочный интервал   НПИ / 12500 НПИ / 6000 НПИ / 12500
Рабочий коэффициент передачи (РКП) мВ/В 2 ± 5% 2 ± 10% 2 ± 5%
Начальный коэффициент передачи (НКП) % от РКП ≤ ±5 ≤ ±10 ≤ ±5
Комбинированная погрешность % от РКП ≤ ±0,0200 ≤ ±0,0200 ≤ ±0,0200
Ползучесть (30 мин.) % от РКП ≤ ±0,0166 ≤ ±0,0170 ≤ ±0,0166
Изменение НКП от температуры % от РКП/°С ≤ ±0,0011 ≤ ±0,0023 ≤ ±0,0011
Изменение РКП от температуры % от РКП/°С ≤ ±0,0010 ≤ ±0,0010 ≤ ±0,0010
Наибольшее напряжение питания постоянного тока В 12 15 12
Сопротивление входное Ом 1100 ±50 380 ±10 1100 ±50
Сопротивление выходное Ом 960 ±50 350 ±3 960 ±50
Сопротивление изоляции ГОм ≥ 5 ≥ 1 ≥ 5
Номинальный диапазон температур °С -10... +40
Диапазон температур эксплуатации и хранения °С -50... +50
Степень защиты по ГОСТ 14254   IP68
Допустимая нагрузка % от НПИ 200 150 200
Разрушающая нагрузка % от НПИ 300 200 300
Материал датчика   Нержавеющая сталь



Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.

Комплектация

Стандартная комплектация

  • Исполнение согласно ГОСТ 8.631-2013: 3000 поверочных интервалов
  • Четырехпроводная система подключения (мод.3), шестипроводная или четырехпроводная схема подключения (мод.1, 2)
  • Экран кабеля соединен с корпусом тензодатчика (мод.1)
  • Экран кабеля не соединен с корпусом тензодатчика (мод.2, 3)
  • Длина кабеля 3м (мод.2, 3), 6м (мод.1)
  • Взрывозащищенное исполнение в соответствии с требованиями ГОСТ Р51330.0-99 (МЭК 60079-0-98), ГОСТ Р51330.10-99 (МЭК 60079-11-99), ТР ТС 012/2011

Поддержка

Схема выводов кабеля

Модификация 3

 Модификация 1,2

+Uпит.  - зеленый

–Uпит.  - черный

+Uизм. - белый

–Uизм. - красный

+Uпит.  - зеленый

–Uпит.  - черный

+Uизм. - белый

–Uизм. - красный

+Uос - синий

–Uос - коричневый
