ПО для интеграции в системы учета и АСУ ТП

OPC-сервер

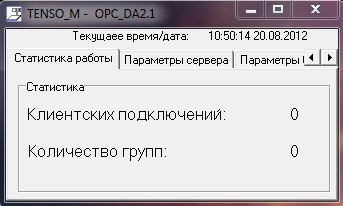

TensoOpc – программное обеспечение для интеграции весового оборудования в SCADA-систему. Это так называемый OPC-сервер, который обменивается данными с терминалами Тензо-М и выполняет роль промежуточного звена между весоизмерительным устройством и SCADA. Роль OPC-клиента, получающего данные о показаниях терминала в реальном времени, может выполнять исполнительный модуль SCADA-пакета.

Описание

Сегодня благодаря TensoOPC большое количество дозаторов и других весоизмерительных систем «Тензо-М» успешно работает в связке с такими системами, как Wonderware® Intouch, Siemens® SIMATIK WinCC SCADA system, а также AdAstra® TRACE MODE®.
OPC-сервер TensoOPC имеет модульную структуру. Основной модуль отвечает за обмен данными с клиентскими приложениями по стандарту OPC-DA2.1. Обмен данными с весовым оборудованием происходит за счет подключаемых модулей − библиотек dll. OPC-сервер позволяет одновременно опрашивать до 90 весовых терминалов: по 30 терминалов через 2 com-порта и 30 терминалов по TCP/IP.

В настоящее время реализованы модули для интеграции следующего оборудования:

  • Статические платформенные весы

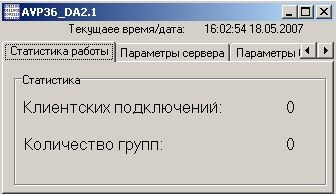

  • Бункерные весы «Поток»
  • Конвейерные весы "ВНК"
  • Дозатор для фасовки «Гамма»
  • Дозатор непрерывного действия «Альфа»
  • Дозатор для фасовки «Дельта»
  • Однокомпонентные дозаторы «Гамма»
  • Многокомпонентные дозаторы «Гамма»
  • Дозатор технологический DD-72х

Версии

Модуль

Весовое оборудование

Преобразователь

Версия прошивки ТВ

Дозатор «Альфа»

Дозатор непрерывного действия «Альфа» ДВБН

ТВ-011

AL-1.05 и выше

Статическое взвешивание

Платформенные весы ВП

ТВ-003, ТВ-009, ТВ-011ТВ-015, ТВ-03/05H, ТВИ-024, ТВИ-003/05Д, ТЦ-017, ТЦ-018

Все весовые терминалы с протоколом Tenso-M, кроме конвейерных весов

Статические весы для ЖД Вагонные весы РД ТЦ-017 (Версия ПО v.20) Все весовые терминалы с протоколом Tenso-M, кроме конвейерных весов

ВНК конвейерные весы

Конвейерные весы ВНК

TB-011

CV-1.06 и выше

Дозатор технологический DD-72х

Пятикомпонентный двухскоростной дозатор

ТВ-009

DD-727

Дозатор «Гамма»

Дозатор для фасовки «Гамма»

ТВ-011

GTD-1.1

Бункерные весы «Поток» Бункерные весы «Поток» ТВ-011 Pt-1.06
Дозатор «Дельта» DA-02.02 Дозатор для фасовки «Дельта» ТВ-011

ver DL-1.02 и старше

Однокомпонентный дозатор DD-1.02 Дозатор технологический «Гамма» ТВ-011 dd-1.02
Многокомпонентный дозатор DD-8.02 Дозатор технологический «Гамма» ТВ-011 dd-8.02

Системные требования

  • CPU - Intel 700 MHz, 512MB оперативной памяти
  • Наличие 1-2 COM-портов (для работы через COM) и/или подключения к локальной сети (для работы по TCP/IP)
  • Операционная система Windows XP (SP2), Windows 7, Windows 8, Windows 10

Чаще всего связь с терминалами осуществляется по интерфейсу RS-485. В этом случае на каждую линию связи дополнительно необходим адаптер интерфейса RS232/RS485.

Скачать

Поддержка

Документация на OPC–сервер Подробное описание используемых тегов (items) для каждой версии приведено в разделе «Описание тэгов» руководства

Дополнительные сведения

Технологии SCADA (Supervisory Control And Data Acquisition) являются в настоящее время основой для построения автоматизированных систем управления технологическими процессами в различных отраслях промышленности. Согласно одному из существующих определений, область действия SCADA — сбор информации в реальном времени, ее последующая обработка и использование полученных результатов для управления объектами.

При использовании  SCADA-пакетов скорость разработки систем автоматизации возрастает в десятки раз, поскольку для создания отображения состояния линии необходимо только в нужном порядке расположить графические элементы и связать их с данными, получаемыми от соответствующего оборудования.
Первоначально обмен данными с оборудованием осуществлялся при помощи драйверов. Хотя этот способ и является наиболее быстрым, он несет в себе ряд  проблем, таких, например, как диспетчеризация доступа к оборудованию; конфликты между драйверами различных производителей. Данные проблемы были полностью решены в связи с разработкой и внедрением стандарта доступа к данным OPC.

OPC (OLE for Process Control) представляет собой открытый стандарт программного интерфейса для связи устройств и программного обеспечения в области промышленной автоматизации. Поддержка OPC позволяет пользователям связывать устройства и программы, производители которых никогда не тестировали взаимодействие своих продуктов. Рост популярности OPC привел к появлению многочисленных версий этого стандарта, обладающих разнообразной и зачастую излишней функциональностью. Для OPC была разработана собственная система тревог (Alarms & Events), архивирования (Historical Data Access), безопасности (Security) и многое другое. Однако среди всех спецификаций широкое распространение получила только OPC Data Access (или сокращенно OPCDA), которая обеспечивает непосредственно доступ к данным реального времени и выдачу управляющих воздействий. Именно эта спецификация, ставшая стандартом де-факто, поддержана большинством SCADA-систем. Интерфейс OPC подразумевает взаимодействие двух программных модулей: OPC-сервера и OPC-клиента.
